■ 產品特點

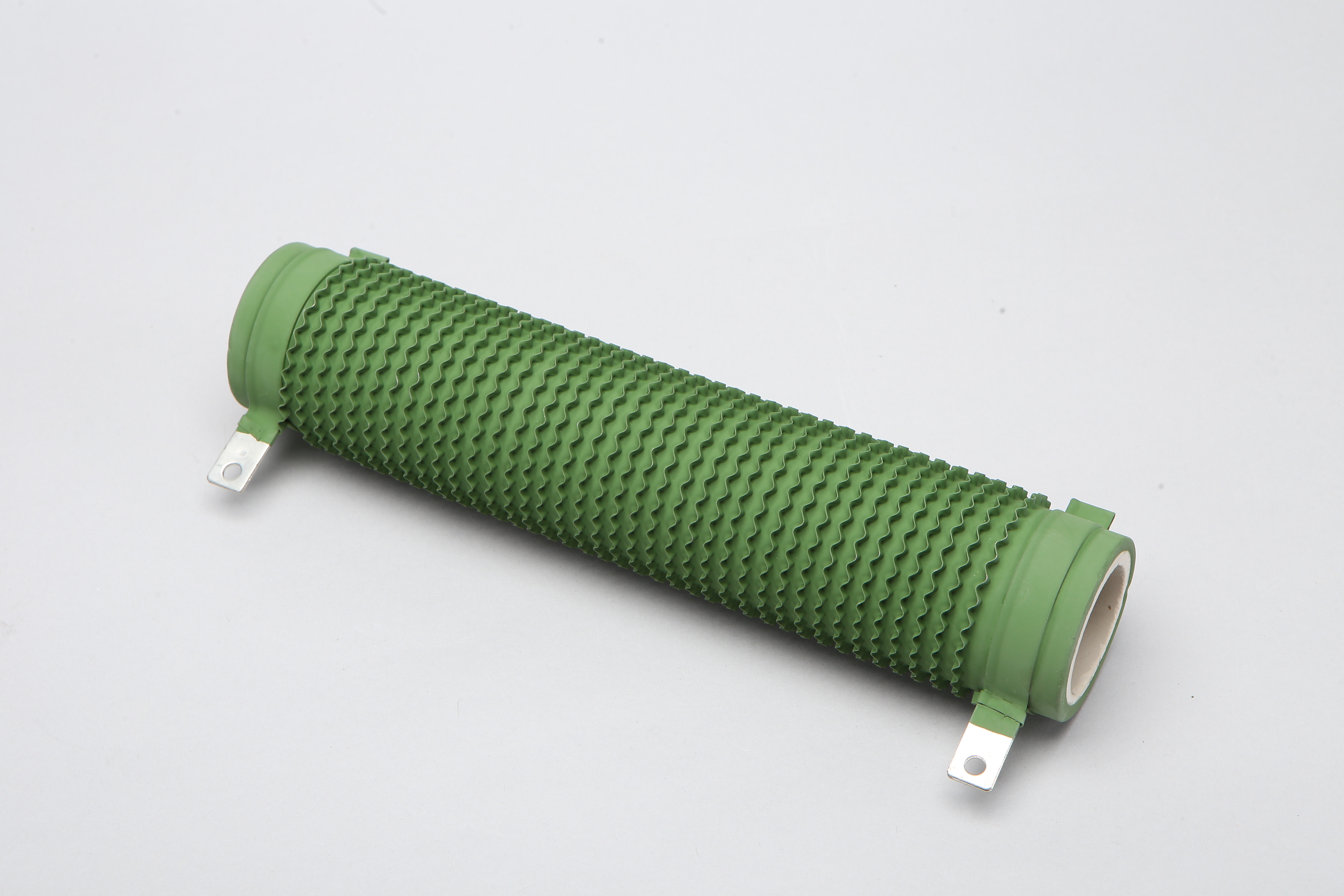

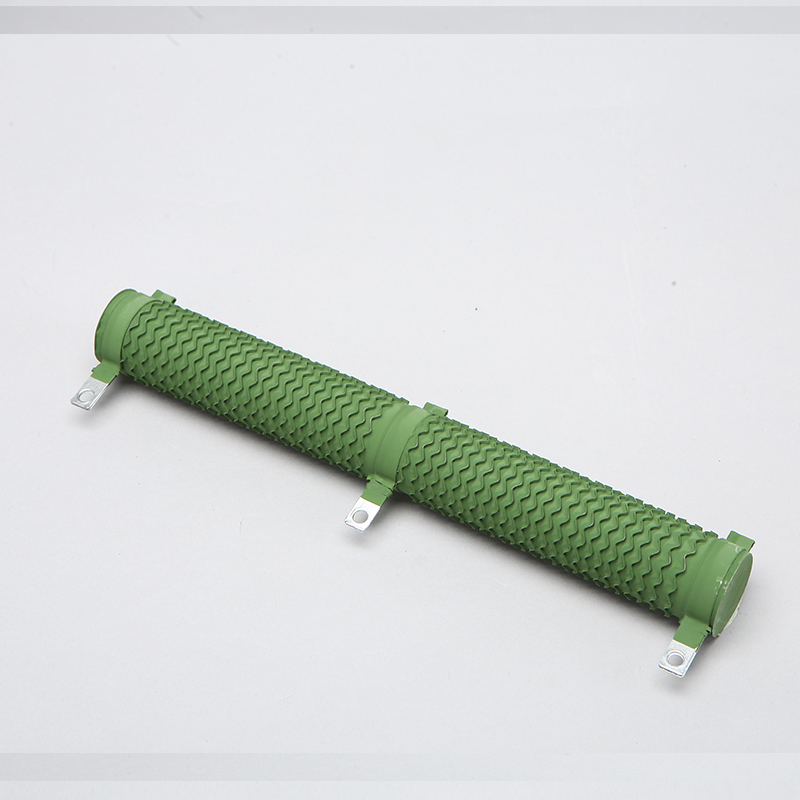

RX20可調線繞電阻器用耐高溫材料作為電阻基體，高絕緣不燃性填充料灌封，與電阻基體電阻絲及金屬外殼緊密結合，具有較高的穩固性和熱傳導性。根據廣泛的市場調研和工程試驗，精心設計出自帶散熱片的鋁合金外殼，使該電阻的散熱性能遠遠超過傳統型的同體積同功率電阻，既明顯降低了電阻體的表面溫升，又大大提高了耐負荷能力和長期穩定性，其使用壽命可達傳統型電阻的1.5至2倍以上。
1、散熱性能好、耐沖擊、高穩定、壽命長。
2、體積小、功率負荷大。
3、廣泛用于變頻器、電梯、船舶、電機及高端設備行業、負載老化測試等等多個機械行業。
4、精度范圍：±1%、±2%、±3%、±5%、±10%
■ 降功耗曲線圖
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 |
可焊性 | 浸潤面積≥95% | 焊槽法 235±5℃，2s |
引出端強度 | △R≤±(1%R+0.05Ω) | 20N，30s |
恒定濕熱 | △R≤±(2%R+0.05Ω) | 40±2℃,93±3RH,1000h |
振動 | △R≤±(1%R+0.05Ω) | 10～500Hz，0.75mmm or 98m/s2，6h |
碰撞 | △R≤±(1%R+0.05Ω) | 頻率 40～80 次/分 2000次 |
表面溫升 | ≤275℃ | 施加額定功率負荷 PR |
室溫耐久性 | △R≤±(5%R+0.05Ω) | 室溫 PR,1000h |
過載 | △R≤±(2%R+0.05Ω) | 10PR,5s |
■ 可調電阻注意事項
