制動電阻的選用步驟詳解

順連發電氣技術---18125639415

在工業自動化和電力電子系統中，制動電阻是一個非常重要的組成部分。它主要用于吸收電動機在制動過程中產生的再生能量，避免直流母線電壓過高，從而保護變頻器等設備的安全穩定運行。正確選用制動電阻對于整個系統的性能和可靠性至關重要。以下將詳細介紹制動電阻的選用步驟。

了解制動電阻的工作原理

制動電阻的工作原理基于能量守恒定律。當電動機處于制動狀態時，例如在減速、停車或者重物下降的過程中，電動機將機械能轉化為電能。這些電能會通過變頻器的逆變橋回饋到直流母線上，導致直流母線電壓升高。如果不及時處理，過高的直流母線電壓可能會損壞變頻器。制動電阻的作用就是在直流母線電壓升高到一定閾值時，通過制動單元將直流母線上的電能轉化為熱能消耗掉，從而維持直流母線電壓在安全范圍內。

舉個例子，在一個起重機的控制系統中，當重物下降時，電動機處于發電狀態，會產生大量的再生能量。如果沒有制動電阻，這些能量會使直流母線電壓急劇升高，可能會造成變頻器過壓保護動作，甚至損壞變頻器內部的電子元件。而通過合理選用制動電阻，就可以將這些再生能量安全地消耗掉，保證起重機系統的正常運行。

確定制動電阻的類型

根據不同的應用場景和性能要求，制動電阻有多種類型可供選擇。常見的制動電阻類型包括鑄鐵電阻、鋁殼電阻、水泥電阻等。

鑄鐵電阻

鑄鐵電阻具有較高的功率密度和良好的散熱性能，能夠承受較大的制動功率。它的結構堅固，可靠性高，適用于對制動功率要求較高、工作環境較為惡劣的場合，如大型起重機、礦山設備等。例如，在礦山的提升機系統中，由于提升機的負載較大，制動過程中產生的能量較多，鑄鐵電阻就可以很好地滿足其制動需求。

鋁殼電阻

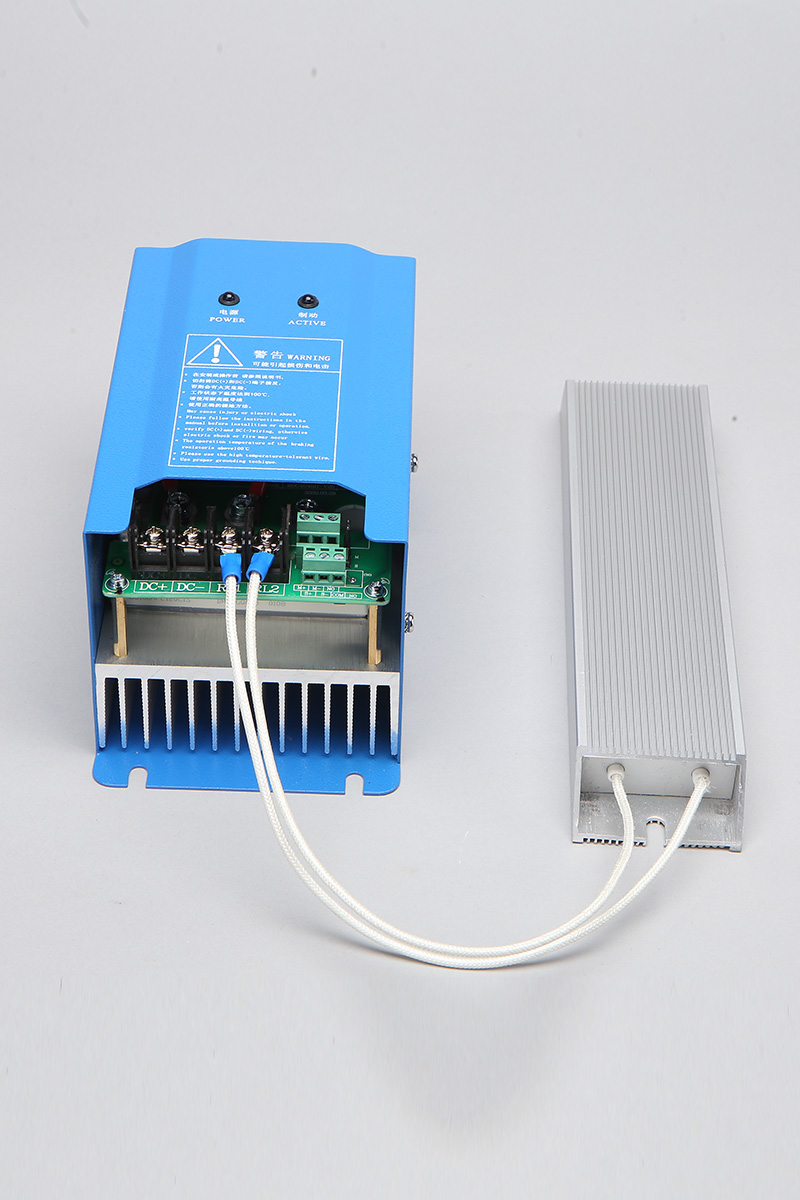

鋁殼電阻采用鋁合金外殼封裝，具有良好的散熱性能和防護等級。它的體積相對較小，重量較輕，安裝方便，適用于對空間和重量有一定要求的場合，如機床、自動化生產線等。在一些數控機床的伺服系統中，鋁殼電阻就可以有效地吸收電動機制動時產生的能量，同時不占用過多的空間。

水泥電阻

水泥電阻是將電阻絲繞制在陶瓷骨架上，再用水泥封裝而成。它的價格相對較低，具有較好的絕緣性能和耐高壓性能。但水泥電阻的散熱性能相對較差，功率密度較低，適用于制動功率較小、對成本較為敏感的場合，如小型風機、水泵等。在一些小型的通風系統中，水泥電阻就可以作為一種經濟實惠的制動電阻選擇。

計算制動電阻的參數

在選用制動電阻時，需要準確計算其關鍵參數，主要包括電阻值和功率。

電阻值的計算

制動電阻的電阻值計算需要考慮多個因素，如變頻器的額定電壓、制動單元的動作電壓、電動機的額定功率等。一般來說，可以根據以下公式進行計算： R = rac{U_{dc}^2}{P_} 其中，R 為制動電阻的電阻值（單位：mega），U_{dc} 為制動單元的動作電壓（單位：V），P_ 為制動功率（單位：W）。

制動功率 P_ 可以根據電動機的額定功率 P_{n} 和制動轉矩 T_ 來計算： P_ = rac{T_  imes n}{9550} 其中，n 為電動機的轉速（單位：r/min）。

例如，某變頻器的制動單元動作電壓為 700V，電動機的制動功率為 5000W，則制動電阻的電阻值為： R = rac{700^2}{5000} = 98mega

功率的計算

制動電阻的功率計算需要考慮制動時間、制動周期等因素。一般來說，制動電阻的功率 P_{r} 可以根據以下公式進行計算： P_{r} = P_  imes rac{t_}{t_{c}} 其中，t_ 為制動時間（單位：s），t_{c} 為制動周期（單位：s）。

假設上述例子中，制動時間為 10s，制動周期為 60s，則制動電阻的功率為： P_{r} = 5000  imes rac{10}{60} pprox 833.3W

考慮制動電阻的散熱條件

制動電阻在工作過程中會產生大量的熱量，因此良好的散熱條件對于保證制動電阻的正常工作至關重要。在選用制動電阻時，需要考慮以下散熱因素：

散熱方式

制動電阻的散熱方式主要有自然散熱和強迫風冷兩種。自然散熱是指通過空氣自然對流將制動電阻產生的熱量散發出去，這種方式適用于制動功率較小、工作環境溫度較低的場合。強迫風冷則是通過風機等設備強制空氣流動，加快散熱速度，適用于制動功率較大、工作環境溫度較高的場合。例如，在一個大型的工業自動化生產線中，由于制動電阻的功率較大，通常會采用強迫風冷的散熱方式。

安裝位置

制動電阻的安裝位置也會影響其散熱效果。一般來說，制動電阻應安裝在通風良好的地方，避免安裝在封閉的空間內。同時，制動電阻與周圍物體之間應保持一定的距離，以保證空氣能夠自由流通。例如，在安裝制動電阻時，應使其與墻壁或其他設備之間的距離不小于 100mm。

環境溫度

環境溫度對制動電阻的散熱性能有很大影響。在高溫環境下，制動電阻的散熱效率會降低，因此需要適當增大制動電阻的功率或采用更好的散熱方式。例如，在環境溫度較高的夏季，對于一些原本采用自然散熱的制動電阻，可能需要增加風機進行強迫風冷。

評估制動電阻的可靠性

制動電阻的可靠性直接關系到整個系統的安全穩定運行。在選用制動電阻時，需要從以下幾個方面評估其可靠性：

質量和品牌

選擇質量可靠、信譽良好的品牌制動電阻是保證其可靠性的重要前提。知名品牌的制動電阻通常采用優質的材料和先進的生產工藝，具有較高的質量和穩定性。例如，一些國際知名品牌的制動電阻，在材料選擇、生產過程控制等方面都有嚴格的標準，其產品的可靠性和使用壽命都有較好的保障。

過載能力

制動電阻在實際工作中可能會遇到過載的情況，因此需要具備一定的過載能力。一般來說，制動電阻的過載能力可以通過其能夠承受的過載倍數和過載時間來衡量。例如，某制動電阻能夠承受 1.5 倍額定功率的過載 10s，則說明該制動電阻具有較好的過載能力。

防護等級

制動電阻的防護等級也是評估其可靠性的重要指標之一。防護等級通常用 IP 代碼表示，如 IP20、IP54 等。IP 代碼的第一個數字表示防塵等級，第二個數字表示防水等級。在一些潮濕、多塵的工作環境中，應選擇防護等級較高的制動電阻，以保證其正常工作。例如，在礦山等惡劣環境中，應選擇防護等級為 IP54 及以上的制動電阻。

進行實際測試和驗證

在完成制動電阻的理論計算和選型后，還需要進行實際測試和驗證，以確保所選制動電阻能夠滿足實際應用的要求。

實驗室測試

可以在實驗室環境下搭建測試平臺，模擬實際工況對制動電阻進行測試。測試內容包括制動電阻的電阻值、功率、溫度等參數的測量，以及在不同制動條件下的性能測試。通過實驗室測試，可以及時發現制動電阻可能存在的問題，并進行調整和優化。

現場測試

在實驗室測試通過后，還需要將制動電阻安裝到實際設備上進行現場測試?，F(xiàn)場測試可以更真實地反映制動電阻在實際工作中的性能和可靠性。在現場測試過程中，需要密切關注制動電阻的工作狀態，如溫度變化、電壓波動等，確保其能夠穩定可靠地工作。例如，在某工業生產線的現場測試中，通過監測制動電阻的溫度變化，發現其在長時間制動過程中溫度過高，通過調整散熱方式和增加散熱設備，最終解決了溫度過高的問題。

綜上所述，制動電阻的選用是一個復雜的過程，需要綜合考慮多個因素。通過了解制動電阻的工作原理、確定類型、計算參數、考慮散熱條件、評估可靠性以及進行實際測試和驗證等步驟，可以選用到合適的制動電阻，保證整個系統的安全穩定運行。
