程控負載的功能實現原理

順連發電氣技術---18125639415

引言

在現代電子技術飛速發展的今天，對于電源、電池等電力設備的性能檢測和評估變得至關重要。程控負載作為一種能夠模擬各種負載特性的設備，在電力電子測試領域發揮著不可或缺的作用。它可以根據用戶的設定，精確地模擬不同的負載情況，從而為電源和電池等設備的研發、生產和質量檢測提供可靠的依據。了解程控負載的功能實現原理，對于正確使用和開發程控負載設備具有重要意義。

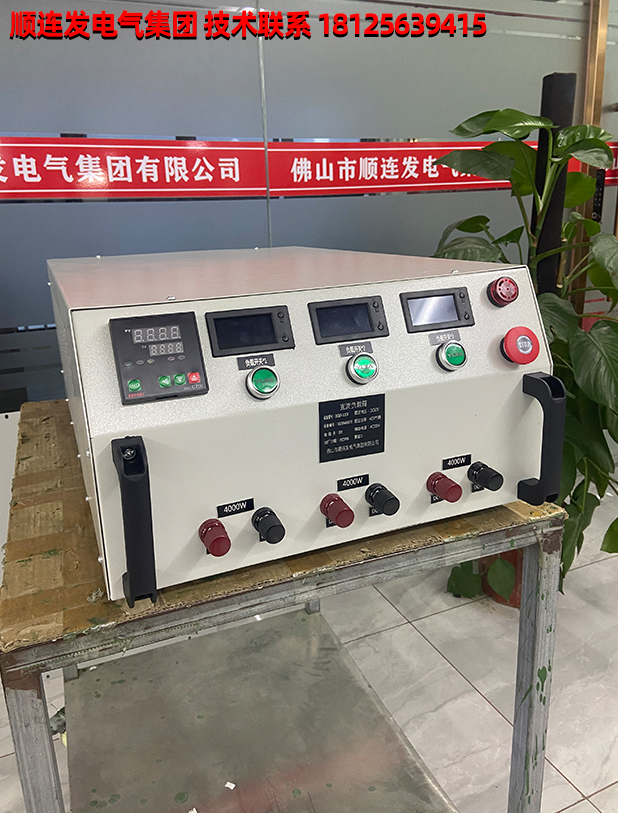

程控負載的基本概念

定義與作用

程控負載，即可編程電子負載，是一種通過計算機程序控制的電子負載設備。它能夠模擬各種不同的負載特性，如電阻性負載、電感性負載、電容性負載以及它們的組合。在實際應用中，程控負載主要用于測試電源的輸出特性，包括輸出電壓、電流、功率等參數的穩定性和精度。同時，它也可用于電池的充放電測試，評估電池的容量、充放電效率和循環壽命等性能指標。

與傳統負載的區別

傳統負載通常是固定阻值或固定功率的負載，其負載特性單一，無法根據實際需求進行靈活調整。而程控負載則具有可編程性，可以通過軟件界面或編程接口，方便地設置負載的各種參數，如電流、電壓、功率等，能夠模擬出更加復雜和多樣化的負載情況。此外，程控負載還具備數據采集和分析功能，可以實時監測和記錄測試過程中的各種參數，為后續的數據分析和報告生成提供支持。

程控負載的主要功能

恒流功能

恒流功能是程控負載最基本也是最重要的功能之一。在恒流模式下，程控負載能夠根據用戶設定的電流值，自動調整自身的電阻，使通過負載的電流保持恒定。無論電源的輸出電壓如何變化，程控負載都能確保電流穩定在設定值上。例如，在測試電池的放電性能時，通過設置程控負載的恒流值，可以模擬電池在不同電流下的放電情況，從而準確測量電池的容量和放電效率。

恒壓功能

恒壓功能是指程控負載能夠保持其兩端的電壓恒定。在恒壓模式下，程控負載會根據電源的輸出情況，自動調整自身的電流，以維持電壓在設定值上。這種功能常用于測試電源的穩壓性能，通過模擬不同的負載變化，觀察電源在恒壓負載下的輸出電壓穩定性。例如，當電源連接到一個具有恒壓功能的程控負載時，即使負載電流發生變化，電源的輸出電壓也能保持在設定的范圍內。

恒阻功能

恒阻功能是讓程控負載模擬一個固定阻值的電阻。在恒阻模式下，程控負載的電流會隨著電源輸出電壓的變化而按照歐姆定律相應變化。這一功能可以用于測試電源在不同電阻負載下的輸出特性，例如在測試開關電源的效率時，通過設置不同的恒阻負載，可以模擬電源在不同工作條件下的負載情況，從而評估電源的效率和性能。

恒功率功能

恒功率功能是指程控負載能夠消耗恒定的功率。在恒功率模式下，程控負載會根據電源的輸出電壓自動調整電流，使得負載消耗的功率始終保持在設定值上。這種功能常用于測試電源在不同功率需求下的輸出能力，例如在測試不間斷電源（UPS）時，通過設置程控負載的恒功率值，可以模擬UPS在不同負載功率下的工作情況，評估其供電能力和續航時間。

程控負載功能實現的硬件基礎

功率器件

功率器件是程控負載實現各種功能的核心硬件之一。常見的功率器件包括場效應管（MOSFET）和絕緣柵雙極型晶體管（IGBT）等。這些功率器件具有開關速度快、導通電阻小等優點，能夠在不同的負載模式下快速準確地調整電流和電壓。例如，在恒流模式下，功率器件通過調節自身的導通狀態，控制電流的大小，以實現電流的恒定。

采樣電路

采樣電路用于實時采集程控負載的電流、電壓等參數。它通常由電阻、電容、運算放大器等元件組成。通過采樣電路，可以將實際的電流和電壓信號轉換為適合后續處理的電信號。例如，在恒壓模式下，采樣電路會實時采集負載兩端的電壓信號，并將其反饋給控制電路，以便控制電路根據電壓的變化調整功率器件的工作狀態，從而維持電壓的恒定。

控制電路

控制電路是程控負載的“大腦”，它負責根據用戶的設定和采樣電路反饋的信息，控制功率器件的工作狀態?？刂齐娐吠ǔ２捎梦⑻幚砥骰?qū)Ｓ玫募呻娐罚ˋSIC），具有強大的計算和控制能力。它能夠根據不同的負載模式，精確地計算出功率器件所需的控制信號，并及時調整功率器件的導通和關斷時間，以實現各種負載功能。例如，在恒功率模式下，控制電路會根據采樣電路反饋的電壓和電流信號，計算出當前的功率值，并與設定的功率值進行比較，然后根據比較結果調整功率器件的工作狀態，使負載消耗的功率保持恒定。

程控負載功能實現的軟件邏輯

控制算法

程控負載的控制算法是實現各種功能的關鍵。常見的控制算法包括PID（比例 - 積分 - 微分）控制算法、模糊控制算法等。PID控制算法是一種經典的控制算法，它通過對誤差的比例、積分和微分運算，生成控制信號，以實現對負載參數的精確控制。例如，在恒流模式下，PID控制算法會根據設定的電流值和采樣電路反饋的實際電流值之間的誤差，計算出控制信號，調整功率器件的導通狀態，使實際電流逐漸接近設定值。模糊控制算法則是一種基于模糊邏輯的智能控制算法，它能夠處理復雜的非線性系統，對于一些難以精確建模的負載情況具有較好的控制效果。

軟件架構

程控負載的軟件架構通常包括用戶界面層、控制邏輯層和硬件驅動層。用戶界面層為用戶提供了一個友好的操作界面，用戶可以通過該界面設置負載的各種參數，如電流、電壓、功率等，并實時查看測試數據?？刂七壿媽迂撠?zé)實現各種負載功能的控制算法，根據用戶的設定和采樣電路反饋的信息，生成相應的控制信號。硬件驅動層則負責與硬件電路進行通信，將控制邏輯層生成的控制信號轉換為適合硬件電路的驅動信號，驅動功率器件的工作。例如，用戶在用戶界面層設置了恒流模式和電流值，控制邏輯層會根據該設定和采樣電路反饋的電流信息，運用控制算法生成控制信號，然后通過硬件驅動層將控制信號傳遞給功率器件，實現恒流功能。

程控負載功能實現的應用案例

電源測試

在電源測試領域，程控負載被廣泛應用于各種類型電源的性能測試。例如，在開關電源的測試中，通過設置程控負載的不同負載模式和參數，可以模擬開關電源在不同工作條件下的負載情況，測試其輸出電壓的穩定性、紋波系數、效率等性能指標。在一個實際的開關電源測試案例中，使用程控負載設置恒流、恒阻和恒功率等不同負載模式，對開關電源進行長時間的測試。結果表明，在恒流模式下，開關電源的輸出電壓波動在±0.5%以內，紋波系數小于1%，效率達到了90%以上，滿足了設計要求。

電池測試

在電池測試方面，程控負載可以用于電池的充放電測試、容量測試和循環壽命測試等。例如，在鋰離子電池的容量測試中，通過設置程控負載的恒流放電模式，可以準確測量電池的實際容量。在一個鋰離子電池容量測試案例中，將電池連接到程控負載，設置恒流放電電流為1C，當電池電壓下降到截止電壓時，記錄放電時間，根據放電電流和時間計算出電池的容量。測試結果顯示，該鋰離子電池的實際容量與標稱容量的誤差在±2%以內，表明電池的容量符合要求。

其他應用領域

除了電源測試和電池測試外，程控負載還在其他領域有著廣泛的應用。例如，在航空航天領域，程控負載可以用于測試航空電源的性能，確保其在復雜的飛行環境下能夠穩定可靠地工作。在電動汽車領域，程控負載可以用于測試電動汽車電池管理系統的性能，評估電池的充放電策略和安全性。

結論

程控負載作為一種重要的電子測試設備，通過其獨特的硬件和軟件架構，實現了恒流、恒壓、恒阻和恒功率等多種功能。其功能實現的原理基于先進的功率器件、精確的采樣電路、智能的控制電路以及高效的控制算法和軟件架構。在電源測試、電池測試等眾多領域，程控負載發揮著不可替代的作用，為電力電子設備的研發、生產和質量檢測提供了有力的支持。隨著電子技術的不斷發展，程控負載的功能將不斷完善，性能將不斷提高，應用領域也將不斷拓展。未來，程控負載有望在更多的新興領域發揮重要作用，為推動電子技術的發展做出更大的貢獻。
